Vektorgraafika

Mis on vektorgraafika?

Vektorgraafika on arvutigraafika liik, kus kujundid on kirjeldatud matemaatiliselt: punktide koordinaatide, neid ühendavate joonte ja nende vahele jäävate pindadena. Ristküliku joonistamiseks salvestatakse failis nurkade asukohad, ringi jaoks keskpunkt ja raadius. Rastergraafikas (fotodes) on pilt seevastu kirjeldatud piksli kaupa.

Lihtsustatult võib öelda, et vektorgraafika on „tark“ graafika: programm teab, mis kujund see on, ja suudab seda igas suuruses uuesti joonistada. Kujundajal ei pea seda matemaatikat ise arvutama – selle töö teeb taustal tarkvara.

Mis on vektorgraafika eelised?

Vektorgraafikal on rastergraafika ees kolm suurt eelist:

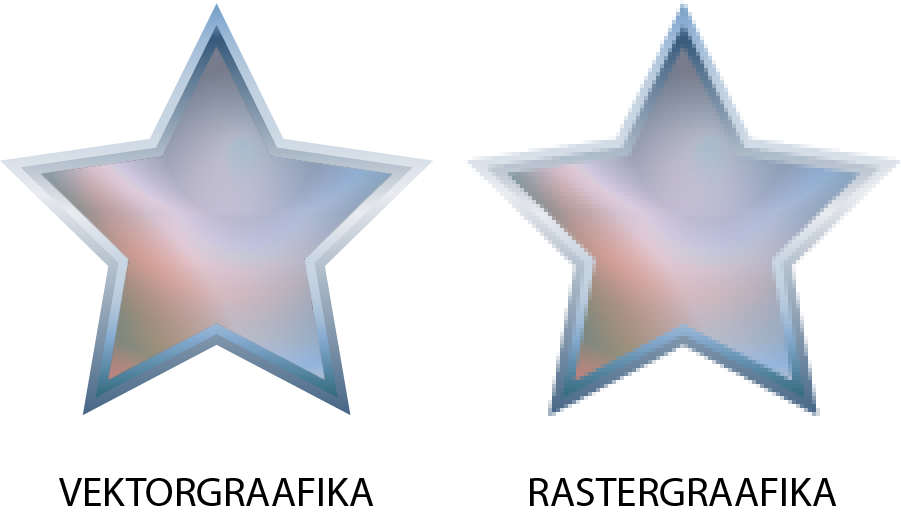

1. Kadudeta skaleeritav. Rasterpilt muutub suurendades häguseks ja „sakiliseks“, vektorit võib suurendada piiramatult. Ring on terava servaga ring nii visiitkaardil kui ka maja seinal.
2. Väike failimaht. Rasterpildis tuleb kirjeldada iga piksel, vektoris ainult kujundite parameetrid. Lihtsa graafika (logo, ikoon, skeem) puhul on vektorfail tavaliselt palju väiksem.
3. Seadmetele mõistetav. Laserlõikur, vinüüllõikur, tikkimismasin või CNC-pink töötavad vektorjoone järgi. Kui tahad oma kujundust välja lõigata või tikkida, on vaja vektorfaili.

Mis on vektorgraafika puudused?

Vektorgraafikas on keeruline edasi anda väga detailset pilti, näiteks fotot, portreed või maastikku. Iga rohulible matemaatiliste kujunditena kirjeldada oleks tülikas ja fail läheks suureks. Fotode töötlemiseks sobib rastergraafika (näiteks Photoshop), logode, ikoonide, illustratsioonide ja trükiste graafika jaoks vektorgraafika.

Mis on vektorfail ja kuidas seda avada?

Vektorfail on fail, milles graafika on salvestatud vektorkujunditena. Levinumad vektorfailide vormingud ja programmid nende avamiseks:

• .svg – universaalne vektorfail (Scalable Vector Graphics). Avaneb igas veebibrauseris, muutmiseks sobivad Illustrator, Affinity, Inkscape ja paljud veebitööriistad.
• .pdf – võib sisaldada vektorgraafikat. Vaatamiseks piisab brauserist või PDF-lugejast, muutmiseks sobivad Illustrator, Affinity ja Inkscape.
• .ai – Adobe Illustratori tööfail. Kõige paremini avaneb Illustratoris; enamasti saab seda avada ka Affinitys ja Inkscape’is.
• .eps – vanem, kuid trükikodades endiselt levinud vorming. Avaneb Illustratoris, Affinitys ja Inkscape’is.
• .cdr – CorelDRAW tööfail. Täielikult avaneb CorelDRAW-s; Inkscape suudab osa neist importida.

Kui sul on pilt .jpg, .png, .gif või .webp failina, on tegu rastergraafikaga – ka siis, kui pildil on logo. Kui trükikoda või reklaamitootja küsib „vektorfaili“, saada neile .svg, .pdf, .eps või .ai fail, mitte .jpg või .png.

Millised on head programmid vektorgraafika loomiseks?

Vektorgraafika loomiseks on nii tasulisi kui ka tasuta programme:

• Adobe Illustrator – professionaalide standard, tasuline (kuutasuga).
• CorelDRAW – pika ajalooga tasuline programm, levinud reklaami- ja trükitööstuses.
• Affinity – professionaalne ja nüüd tasuta programm, kus on koos vektorgraafika, fototöötlus ja küljendus.
• Inkscape – tasuta avatud lähtekoodiga programm, mille tööformaat on .svg.

Lisaks on hulk veebipõhiseid vektorgraafika programme, mis töötavad otse brauseris.

Millal kindlasti kasutada vektorgraafikat?

Logo tasub alati joonistada vektoris. Logo kasutusala on lai – visiitkaardist kuni kleebiseni autol või bännerini hoone seinal – ja vektoris joonistatud logot saab suurendada ja vähendada ilma kvaliteedikaota.

Hea tava on hoida logost mitut versiooni:

• vektorfail (.svg, .pdf või .ai) – trükikojale, reklaamitootjale ja suureformaadiliseks trükiks;
• .png läbipaistva taustaga igapäevaseks kasutamiseks (dokumendid, esitlused, sotsiaalmeedia). Salvesta see piisava varuga, näiteks 4000 px küljepikkusega – väikesest failist (500 px) ei piisa hiljem trükiste jaoks.

Kuidas teha pilti vektorgraafikaks?

Rasterpildi saab vektoriks teha automaatselt või käsitsi.

Automaatsel teisendusel otsib programm pildilt pindu ja joonistab need üle vektoris. Tulemus on enamasti stiliseeritud ja sõltub palju algpildi kvaliteedist. Adobe Illustratoris käib see nii:

1. Aseta pilt töölehele ja vali see valikutööriistaga (V).
2. Vajuta paneelis Properties nuppu Image Trace ja vali sobiv eelseadistus (näiteks mustvalge logo või värviline pilt). Täpsemad seaded leiad menüüst Window → Image Trace.
3. Kui tahad valge tausta eemaldada, märgi Image Trace’i täpsemates seadetes (Advanced) Ignore White.
4. Kui tulemus sobib, vajuta Expand – nüüd on pilt tavalised vektorkujundid, mida saad edasi muuta.

Inkscape’is on sama funktsioon menüüs Path → Trace Bitmap, CorelDRAW-s nimega PowerTRACE.

Käsitsi ülejoonistamine (näiteks sulepea tööriistaga) annab puhtama ja täpsema tulemuse, kuid nõuab rohkem aega ja programmi head tundmist. Logode puhul on see enamasti parem valik.

Kus õppida vektorgraafikat?

KERA koolitustel saad vektorgraafika selgeks juhendaja abiga, praktiliste ülesannete kaudu:

• Adobe Illustratori koolitus – kahepäevane sissejuhatus vektorgraafikasse, populaarseim valik;
• Affinity koolitus – vektorgraafika, fototöötlus ja küljendus tasuta programmis;
• Infomaterjalide kujundamine veebitööriistadega – vektorgraafika ja kujundamine tasuta veebikeskkondades.

Kõik koolitused on eesti keeles ja sobivad algajale – varasemat kogemust vektorgraafikaga pole vaja. Toimumisajad leiad koolituskalendrist.
